Editar ícone, nome e ambiente da saída

Cada saída pode ter um ícone, um nome de exibição e um ambiente.

Essas informações ajudam a organizar o projeto e facilitam a identificação das saídas na lista, nos filtros, nas cenas e nas configurações.

Renomear uma saída, alterar o ambiente ou trocar o ícone não muda o funcionamento físico do dispositivo. Essas alterações servem para deixar a interface mais clara para o usuário.

Editar o ícone da saída

Acesse a tela Saídas.
Localize a saída que deseja editar.

Use os Filtros e busca, se necessário.
Clique no ícone de lápis ao lado do ícone atual da saída.

A dica desse lápis é Alterar ícone. Em saídas agrupadas, ela é Alterar ícone do grupo.

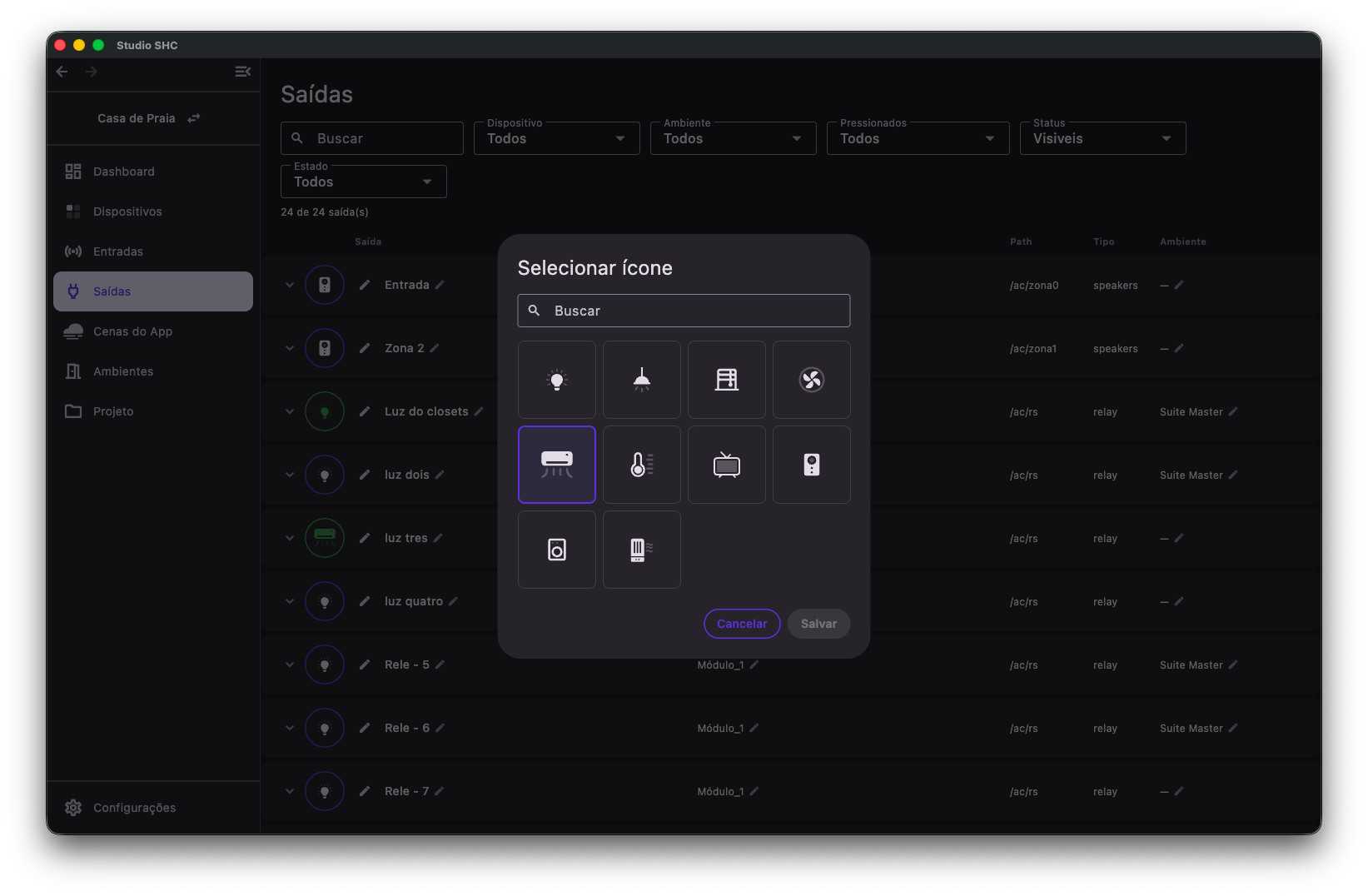

A janela Selecionar ícone será aberta.

Nessa janela, você verá os ícones disponíveis para usar na saída, quatro por linha.
Use o campo Buscar, se quiser encontrar um ícone específico.
Clique no ícone desejado.

O ícone escolhido ganha uma borda destacada e um fundo levemente colorido.
Clique em Salvar.

Para sair sem alterar, clique em Cancelar.
O novo ícone passará a aparecer na linha da saída.

O botão Salvar só fica disponível quando o ícone escolhido é diferente do ícone atual. Se ele estiver desativado, é porque você selecionou o ícone que a saída já usa.

Ícones disponíveis

A janela Selecionar ícone oferece dez ícones. O campo Buscar procura por palavras-chave, e não pelo nome exibido do ícone.

Ícone	Palavras que encontram o ícone
Lâmpada	lampada, bulb, luz, light
Luminária de teto	luminaria, ceiling, teto, plafon, light
Persiana	persiana, cortina, blind, shade, curtain
Ventilador	ventilador, fan, vento, wind
Ar-condicionado	ar, condicionado, air, ac, climatizacao
Climatização	clima, climate, temperatura, temp
TV	tv, televisao, television, tela, screen
Caixas de som	som, speaker, audio, caixa, musica, music
Máquina de lavar	lavar, washing, maquina, roupa, lavadora
Purificador de água	purificador, purifier, agua, water, filtro

As palavras-chave estão escritas sem acento. Digitar lampada encontra o ícone de lâmpada, mas digitar com acento não encontra.

Quando a busca não retorna resultados, a janela mostra Nenhum ícone encontrado.

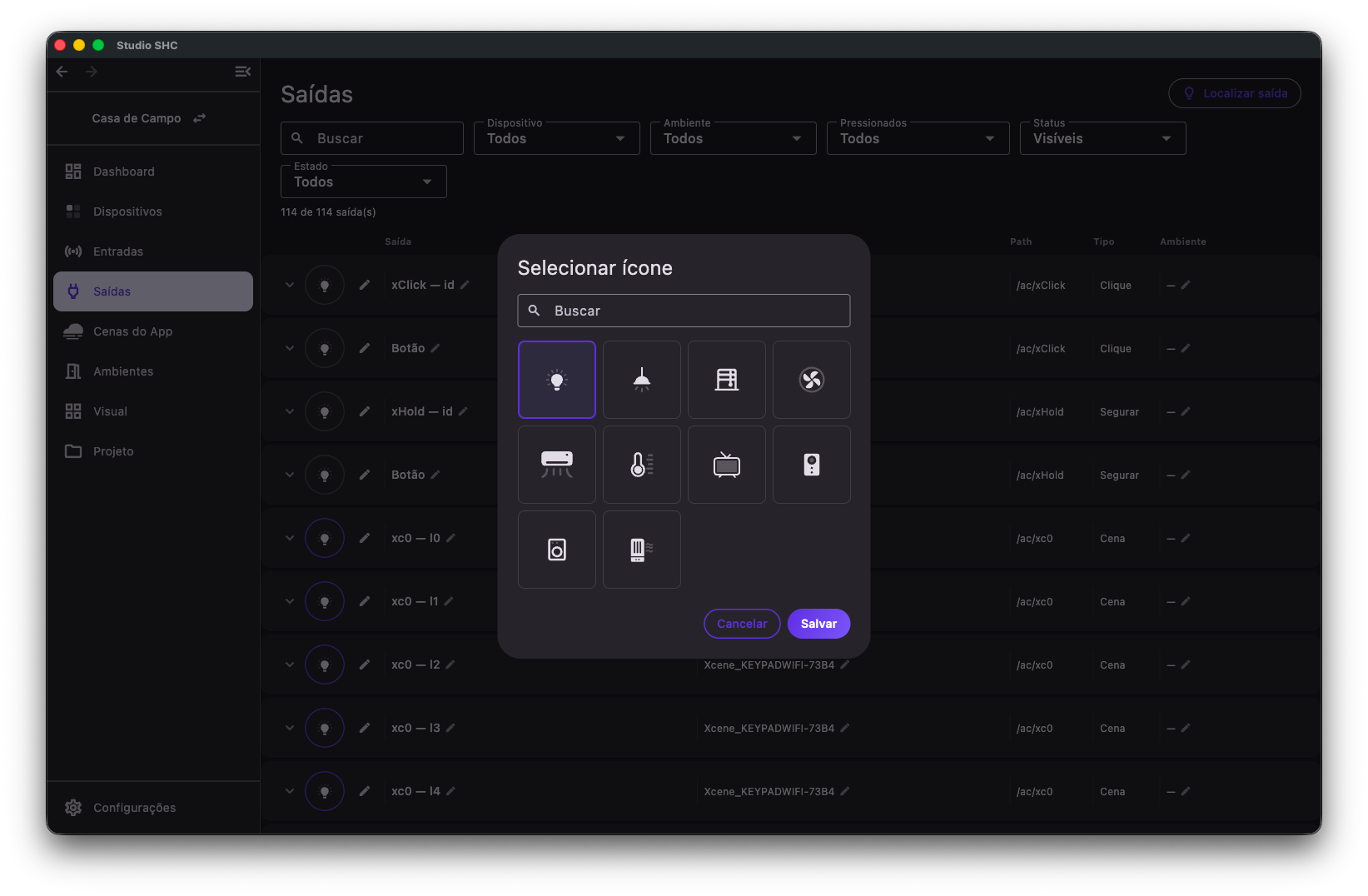

Janela Selecionar ícone

Onde o ícone aparece

Quando nenhum ícone foi escolhido, a saída usa o ícone sugerido pelo sistema. Na falta dele, usa a lâmpada.

O ícone escolhido é uma preferência do projeto. Ele vale:

Na lista de Saídas.
Nas telas que mostram a saída, como ambientes e cenas.
Na planta desenhada na aba Visual.

Por isso, escolher o ícone certo ajuda a reconhecer o ponto tanto na lista quanto na planta.

Editar o nome da saída

Acesse a tela Saídas.
Localize a saída que deseja renomear.

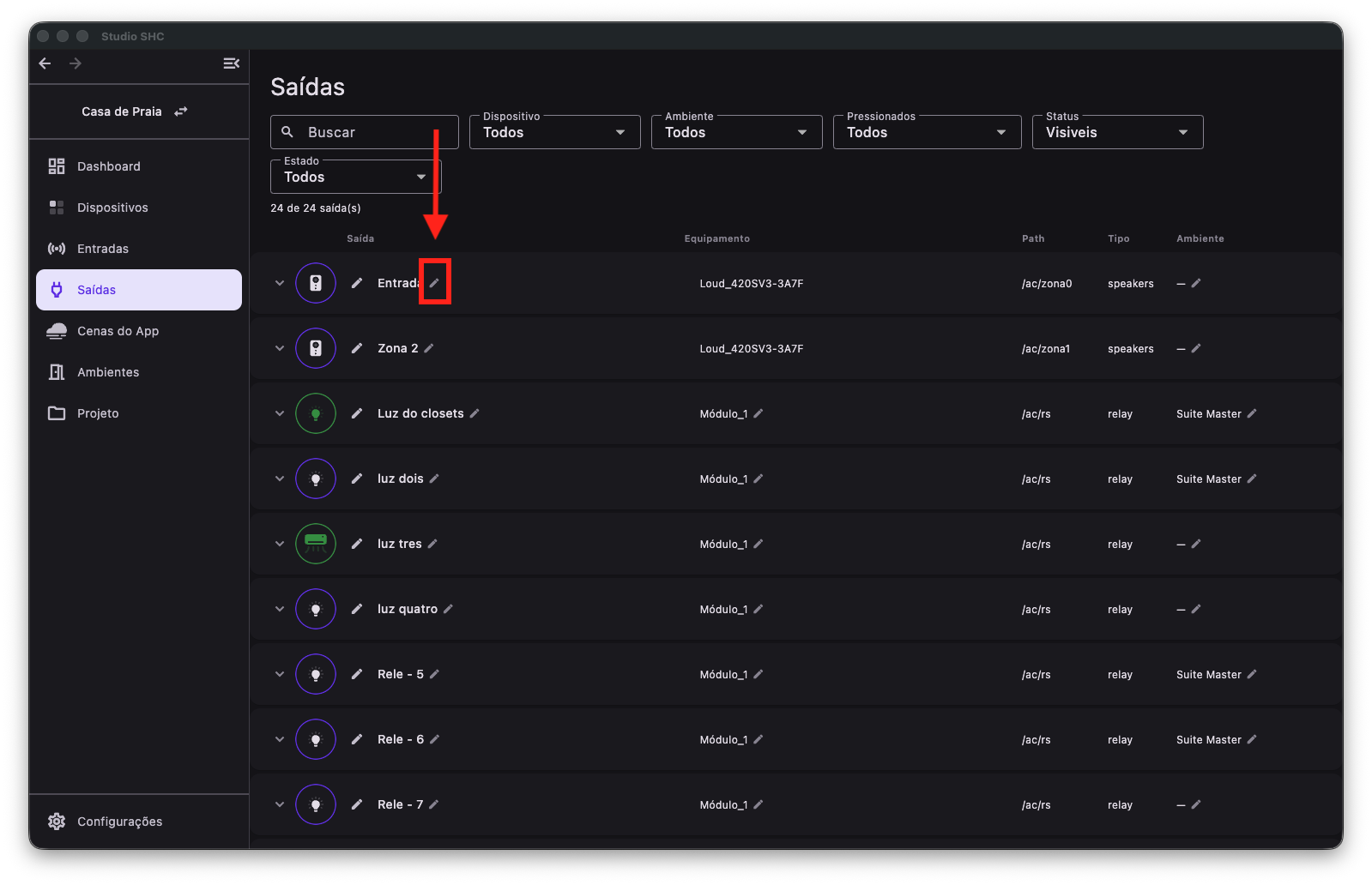

Na coluna Saída, clique no ícone de lápis ao lado do nome.

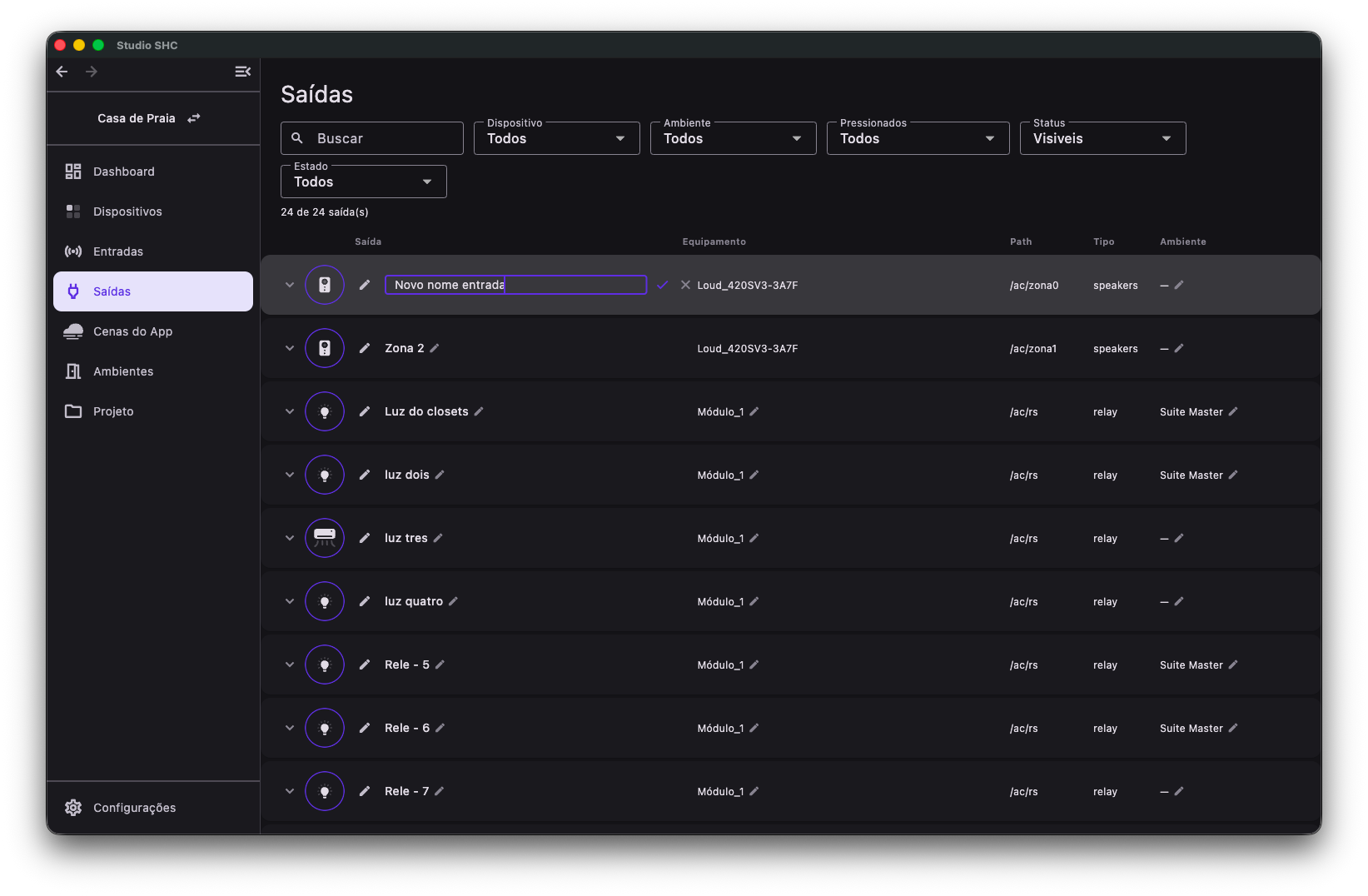

Digite o novo nome.
Confirme a alteração.

Você pode confirmar pelo botão de salvar ou pressionando Enter no teclado.
Para cancelar, clique no botão X.

Depois de salvar, o novo nome passa a aparecer na interface.

Editar o nome do equipamento

Na mesma linha, a coluna Equipamento também pode ter um ícone de lápis.

Ao editar esse campo, você altera o nome do dispositivo inteiro no projeto.

Essa mudança será refletida em outras telas, como:

Dispositivos
Entradas
Outras saídas do mesmo equipamento

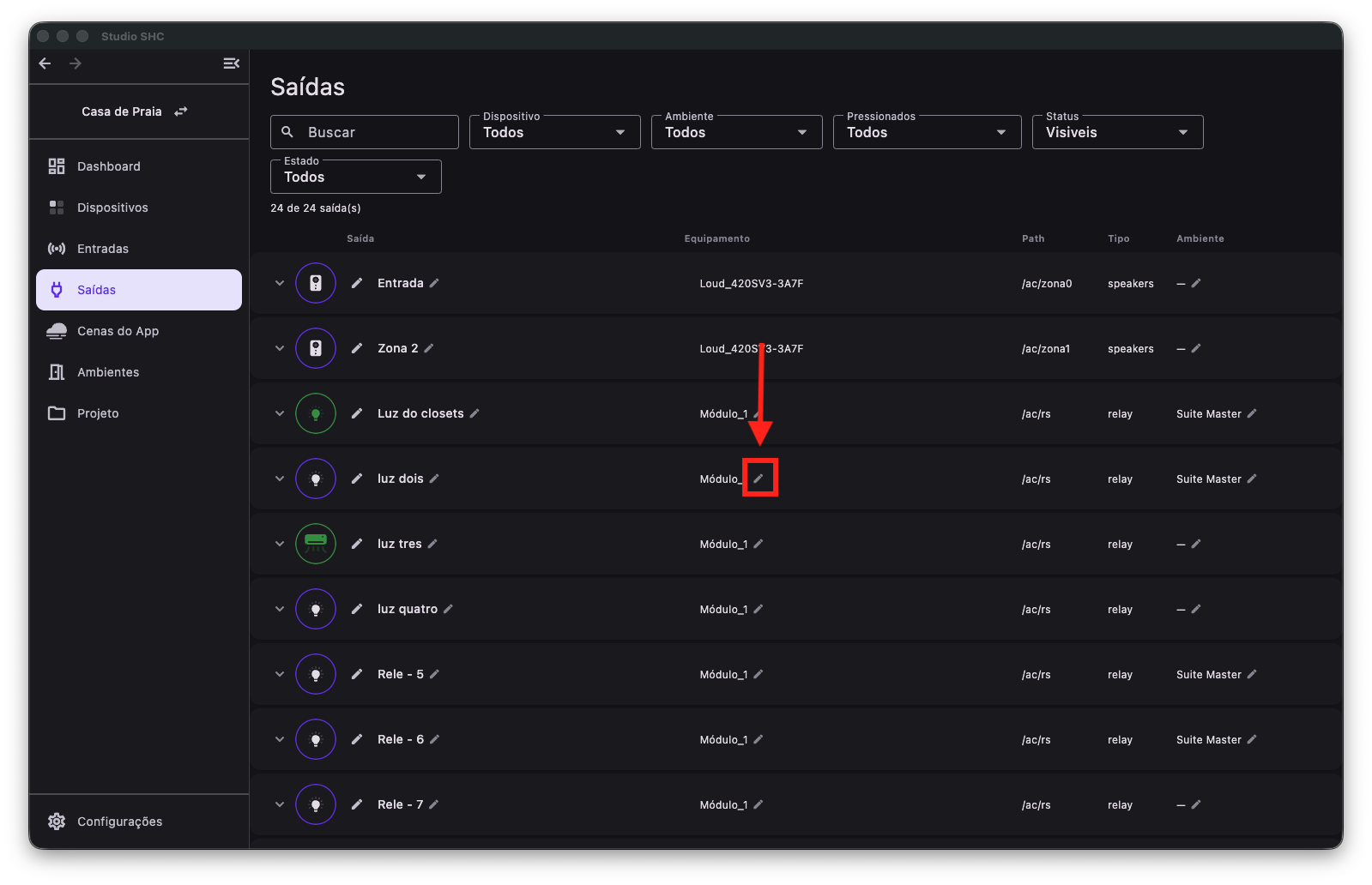

Editar o nome do equipamento pela lista de saídas

Editar o ambiente da saída

Acesse a tela Saídas.
Localize a saída desejada.

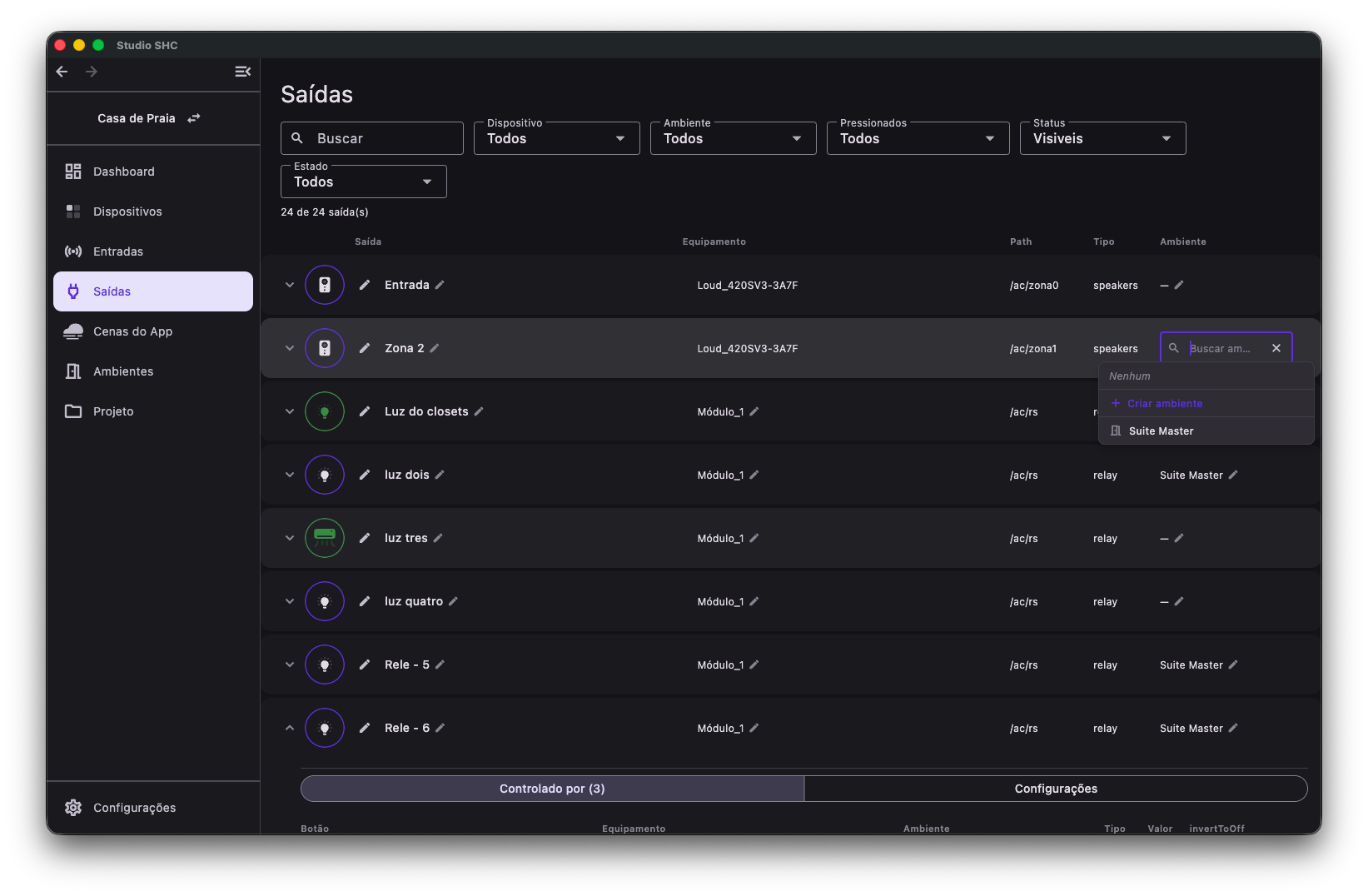

Na coluna Ambiente, clique no ícone de lápis ao lado do ambiente atual.
Será aberta uma lista com os ambientes disponíveis.
Escolha o ambiente que deseja vincular à saída.
A saída passará a mostrar o ambiente selecionado.

Se quiser deixar a saída sem ambiente, selecione Nenhum.

Criar um ambiente durante a edição

Se o ambiente ainda não existir, você pode criá-lo sem sair da tela de Saídas.

Clique no ícone de lápis ao lado do ambiente da saída.
Na lista aberta, clique em Criar ambiente.
Informe o nome do novo ambiente.
Confirme a criação.
Depois de criado, o novo ambiente poderá ser usado na saída.

Para entender melhor a organização dos ambientes, veja Ambientes.

Saídas sem ambiente

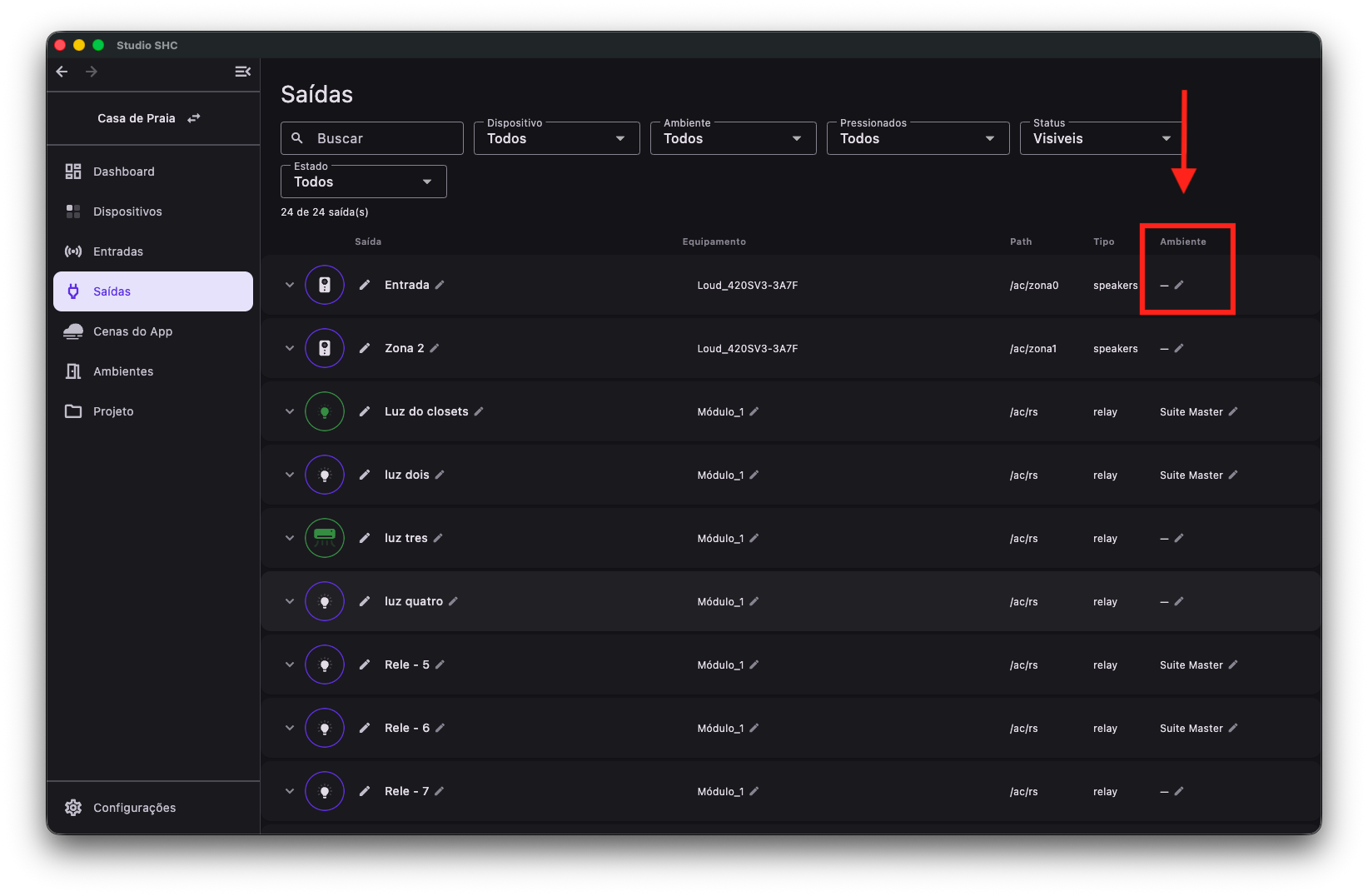

Quando uma saída ainda não possui ambiente definido, a coluna Ambiente pode aparecer com um traço, como —.

Para informar um ambiente, clique no lápis ao lado do campo e digite o nome desejado.

Tela de editar equipametno3

Saídas agrupadas

Alguns dispositivos podem mostrar saídas agrupadas.

Nesse caso, o nome, o ícone e o ambiente podem representar o grupo inteiro, e não apenas um controle interno separado.

Por exemplo, uma zona de áudio pode reunir vários controles dentro de uma única saída, como power, mute, input e volume.

Nas saídas agrupadas, o nome do equipamento aparece como texto simples e não pode ser editado pela linha.

Para o passo a passo completo, veja Saídas agrupadas.

Boas práticas para nomes e ambientes

Use nomes simples e fáceis de entender.

Exemplos:

Campo	Exemplo pouco claro	Exemplo melhor
Nome da saída	Relé 1	Luz da sala
Nome da saída	Saída 2	Persiana quarto
Nome da saída	Zona 0	Som varanda
Ambiente	—	Sala
Ambiente	Quarto 1	Suíte Master

Quando houver várias saídas parecidas, use nomes que indiquem a função ou o local.

Dicas úteis

O ambiente da saída deve ser escolhido na lista de ambientes existentes ou criado pela opção Criar ambiente.
Para organizar melhor os ambientes do projeto, veja Ambientes.
Use ícones que ajudem a identificar rapidamente o tipo da saída.
Na janela Selecionar ícone, busque por palavras sem acento, como lampada ou persiana.
Se o botão Salvar estiver desativado na janela de ícones, é porque o ícone escolhido é o mesmo que já estava em uso.
O ícone escolhido vale também na planta da aba Visual.
Use nomes claros para diferenciar saídas parecidas.
Informe o ambiente para facilitar filtros e organização.
Alterar o ícone, nome ou ambiente não muda o funcionamento físico do dispositivo.
Renomear o equipamento altera o nome do dispositivo em outras telas.
