Desenhar e ajustar ambientes

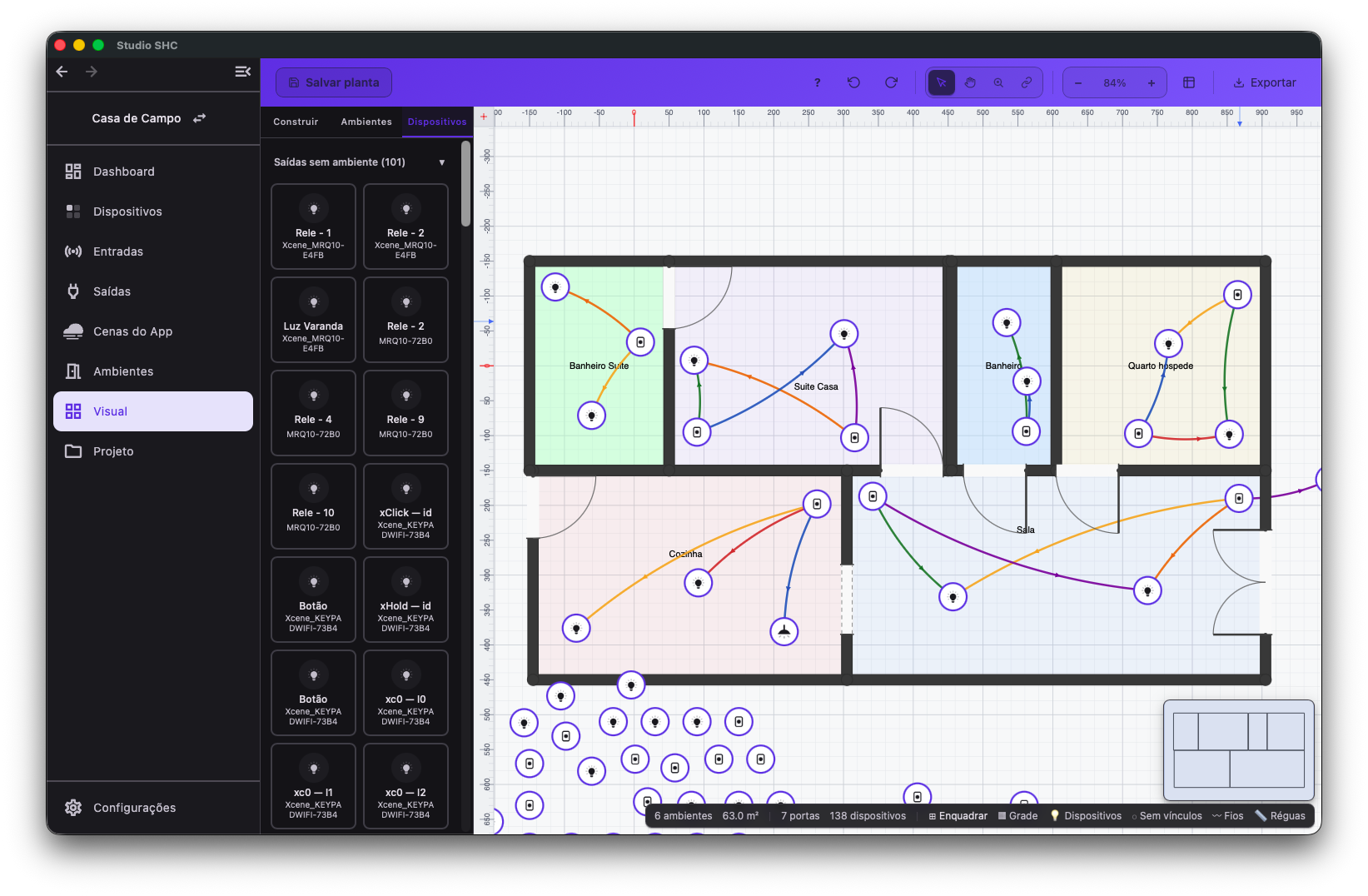

Na tela Visual, cada ambiente do projeto aparece desenhado como um cômodo da planta.

Nesta página você aprende a ajustar esse desenho: mover o cômodo, mudar a largura e o comprimento, girar, ajustar as paredes do contorno e entender o que acontece com as saídas e os botões que estão dentro dele.

Criar, renomear e excluir um ambiente continua sendo feito na tela Ambientes. Na planta, você apenas posiciona e ajusta a forma de um ambiente que já existe.

Como o ambiente ganha desenho

Você não precisa desenhar o cômodo do zero.

Todo ambiente criado na tela Ambientes aparece na planta automaticamente, como um retângulo de 3 × 3 m.

O Studio SHC posiciona esse retângulo ao lado dos ambientes de nome parecido, como "Quarto 1" perto de "Quarto 2", e evita sobrepor os cômodos que já estão desenhados.

A partir daí, você ajusta posição, tamanho e giro.

Se o ambiente for excluído na tela Ambientes, o desenho dele some da planta.

Antes de começar

O projeto precisa ter pelo menos um ambiente cadastrado. Sem nenhum, a planta mostra o aviso Este projeto ainda não tem ambientes e o botão Ir para Ambientes.
A planta precisa de uma tela larga. Em telas estreitas aparece o aviso A planta precisa de uma tela maior.
O desenho não é gravado sozinho. Use o botão Salvar planta, na barra superior do editor, para enviar as alterações para a nuvem.

Como acessar

Entre no projeto desejado.
Abra a barra lateral.
Clique em Visual.

Selecionar um ambiente

Na barra superior do editor, deixe ativa a ferramenta Selecionar ambiente.
Clique em qualquer ponto livre dentro do cômodo, inclusive em cima do nome no centro.
O contorno acende, as quatro paredes ficam marcadas e o botão flutuante Girar ambiente aparece.

Também é possível selecionar o ambiente pelo cartão dele na aba Ambientes do painel lateral esquerdo. O efeito é o mesmo, e o cartão do ambiente selecionado fica com a borda destacada.

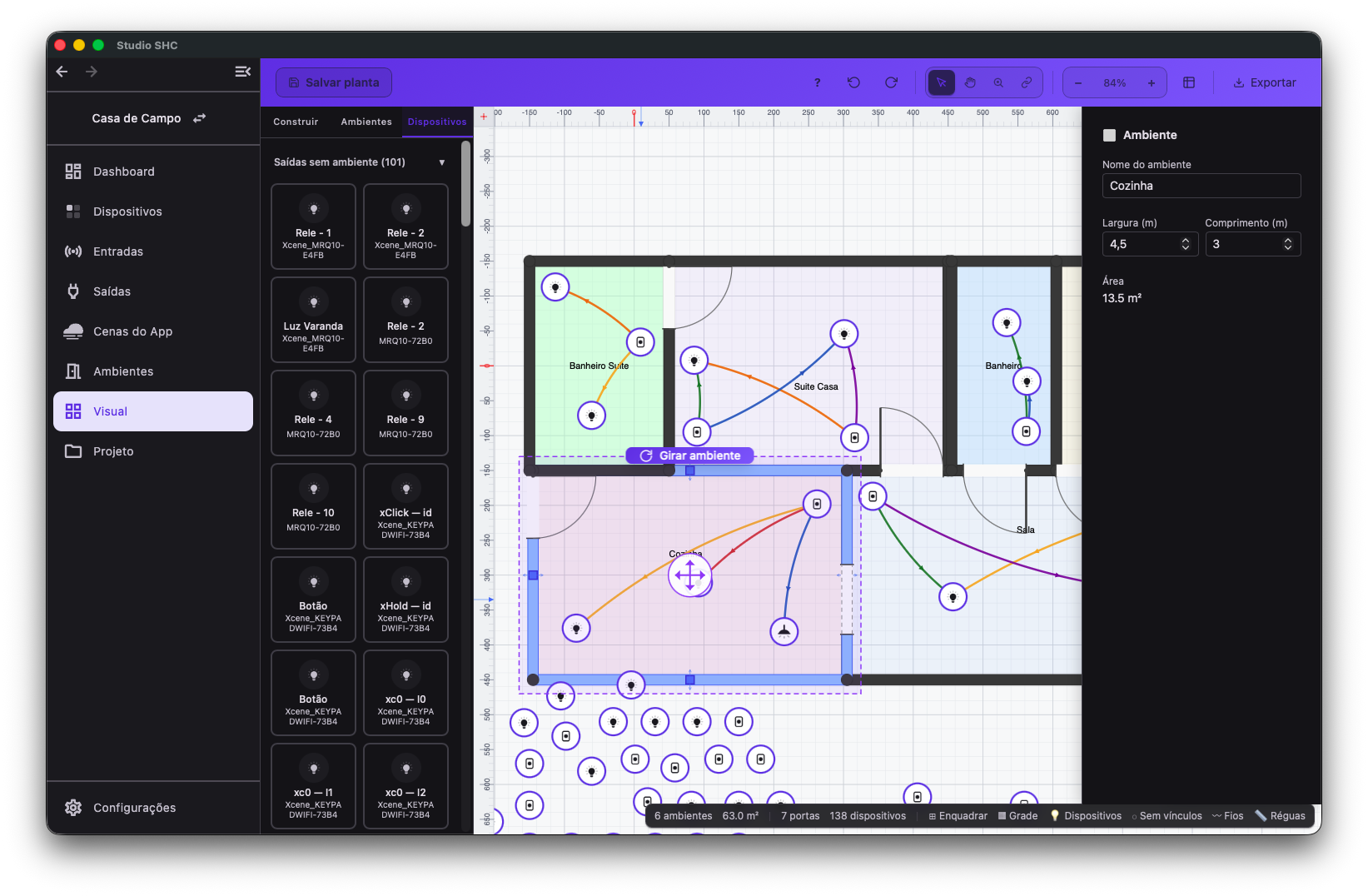

Ambiente selecionado na planta

Para entender cada ferramenta da barra superior, veja Barra de ferramentas da planta.

Mover um ambiente

Selecione o ambiente.
Arraste o cômodo até a posição desejada.
Solte.

Os ícones das saídas e dos botões daquele ambiente andam junto, pelo mesmo deslocamento. Nenhum deles fica para trás.

Se o cômodo ficar por cima de um vizinho, o Studio SHC empurra os vizinhos para desfazer a sobreposição assim que você solta.

Mover o desenho não muda a que ambiente as saídas e os botões pertencem.

Mudar a largura e o comprimento

Essa é a forma precisa de redimensionar.

Selecione o ambiente.

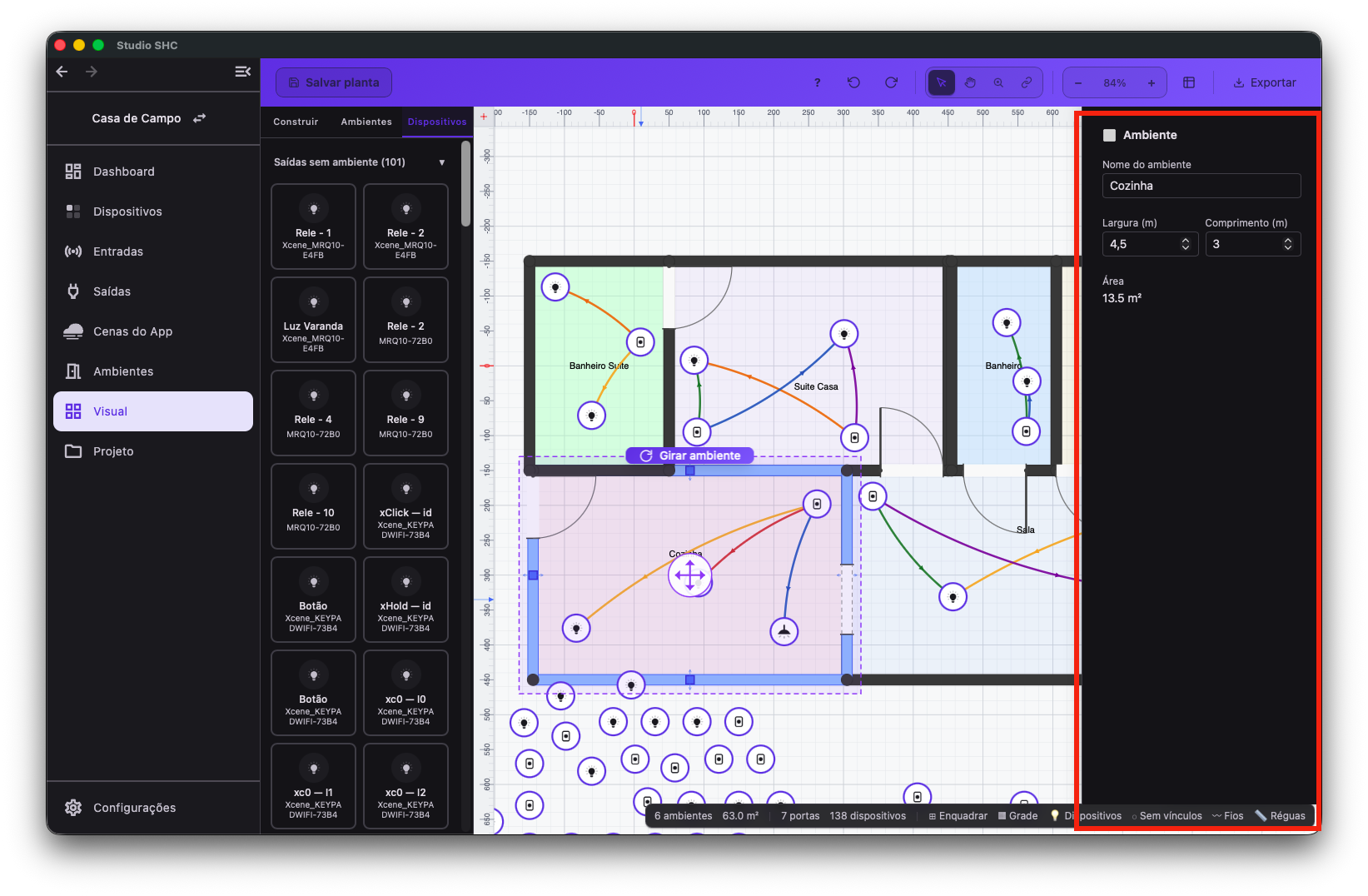

No painel de propriedades, à direita, use os campos Largura (m) e Comprimento (m).
O campo Área é atualizado sozinho e não pode ser editado.

Os valores aceitos vão de 0,50 m a 50 m.

A medida funciona para qualquer contorno fechado, não só para retângulos: a forma é preservada e apenas escalada. Ajustar a medida pode empurrar os ambientes vizinhos para que eles não fiquem sobrepostos.

Mensagem exibida	O que significa	O que fazer
Use medidas entre 0,50 m e 50 m.	O valor digitado está fora da faixa permitida	Digite um valor dentro da faixa
Este ambiente não pode ser redimensionado.	O contorno do ambiente não permitiu o ajuste	Ajuste arrastando as paredes do contorno

Se o projeto estiver em unidades imperiais, os rótulos e os limites aparecem em polegadas.

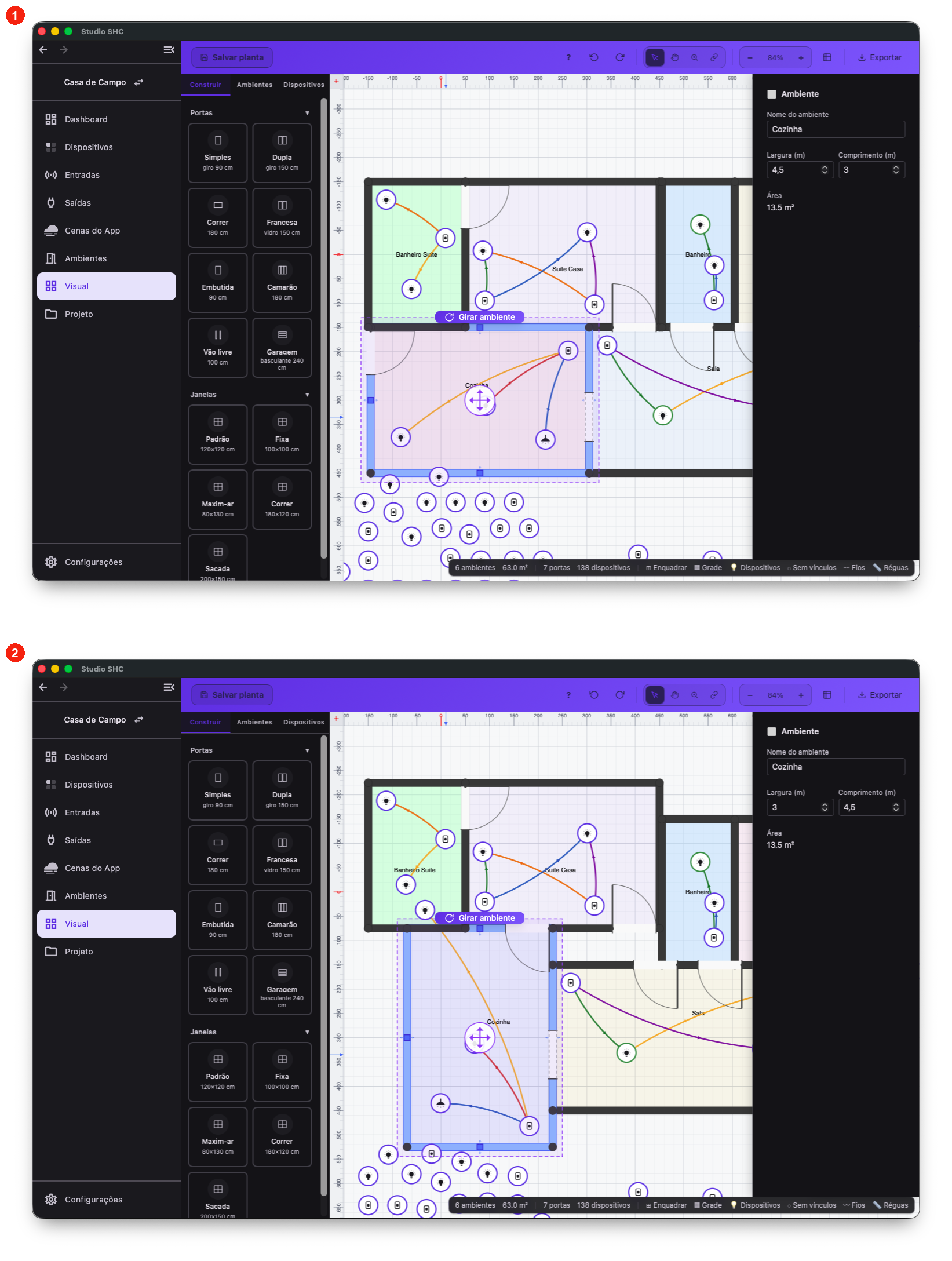

Girar um ambiente

Selecione o ambiente.
Clique no botão flutuante Girar ambiente, que aparece ancorado ao cômodo.
Cada clique gira o cômodo em 90°.

Pontos importantes:

Se não houver espaço acima do cômodo, o botão aparece abaixo dele.
Os ícones de dentro giram junto, em torno do mesmo centro, e a orientação de cada ícone acompanha o giro. Um interruptor desenhado na parede continua alinhado com ela.
Como o giro é rígido, quem estava dentro continua dentro.
Os ambientes vizinhos empurrados pelo giro são reacomodados automaticamente.
Não existe giro livre por arrasto. O giro é sempre de 90° por clique.

O nome do ambiente no desenho

O nome é escrito no centro do cômodo, sem a área e sem as medidas ao lado. A metragem fica no painel de propriedades e na barra de status do rodapé.

O tamanho do texto acompanha o zoom. Se o nome não couber na largura útil do cômodo, ele encolhe. Abaixo de um tamanho legível, o nome simplesmente some, para não virar um borrão sobre a planta. Aproximar o zoom traz o nome de volta.

Para alterar o nome do ambiente, use a tela Editar ambiente.

Encaixe do desenho

Algumas ajudas de alinhamento funcionam sempre, independentemente de qualquer configuração:

As pontas de parede grudam nas pontas de outras paredes quando ficam próximas.
O ícone de uma saída ou de um botão gruda na parede quando chega perto dela, e fica orientado junto com a parede.

Esses encaixes ajudam a manter o desenho alinhado sem que você precise mirar com precisão.

O que acontece com as saídas e os botões de dentro

O que você faz	O que acontece com os ícones daquele ambiente
Move o ambiente	Todos andam junto, pelo mesmo deslocamento. Ninguém perde a posição
Redimensiona o ambiente	Quem continua dentro do contorno novo fica onde está. Quem ficou fora perde a posição e volta ao posicionamento automático
Gira o ambiente 90°	Todos giram junto em torno do mesmo centro, e a orientação de cada ícone acompanha o giro
Exclui o ambiente na tela Ambientes	O desenho do cômodo some da planta

Em nenhum desses casos o vínculo muda. Mexer na geometria nunca troca o ambiente ao qual uma saída ou um botão pertence.

Quem troca o ambiente é arrastar o ícone de um cômodo para outro, ou o campo de ambiente nas telas Entradas e Saídas.

Os ícones que perderam a posição aparecem em uma faixa logo abaixo da planta, de onde você pode arrastá-los de volta para dentro de um cômodo. Para o passo a passo, veja Posicionar saídas e botões na planta.

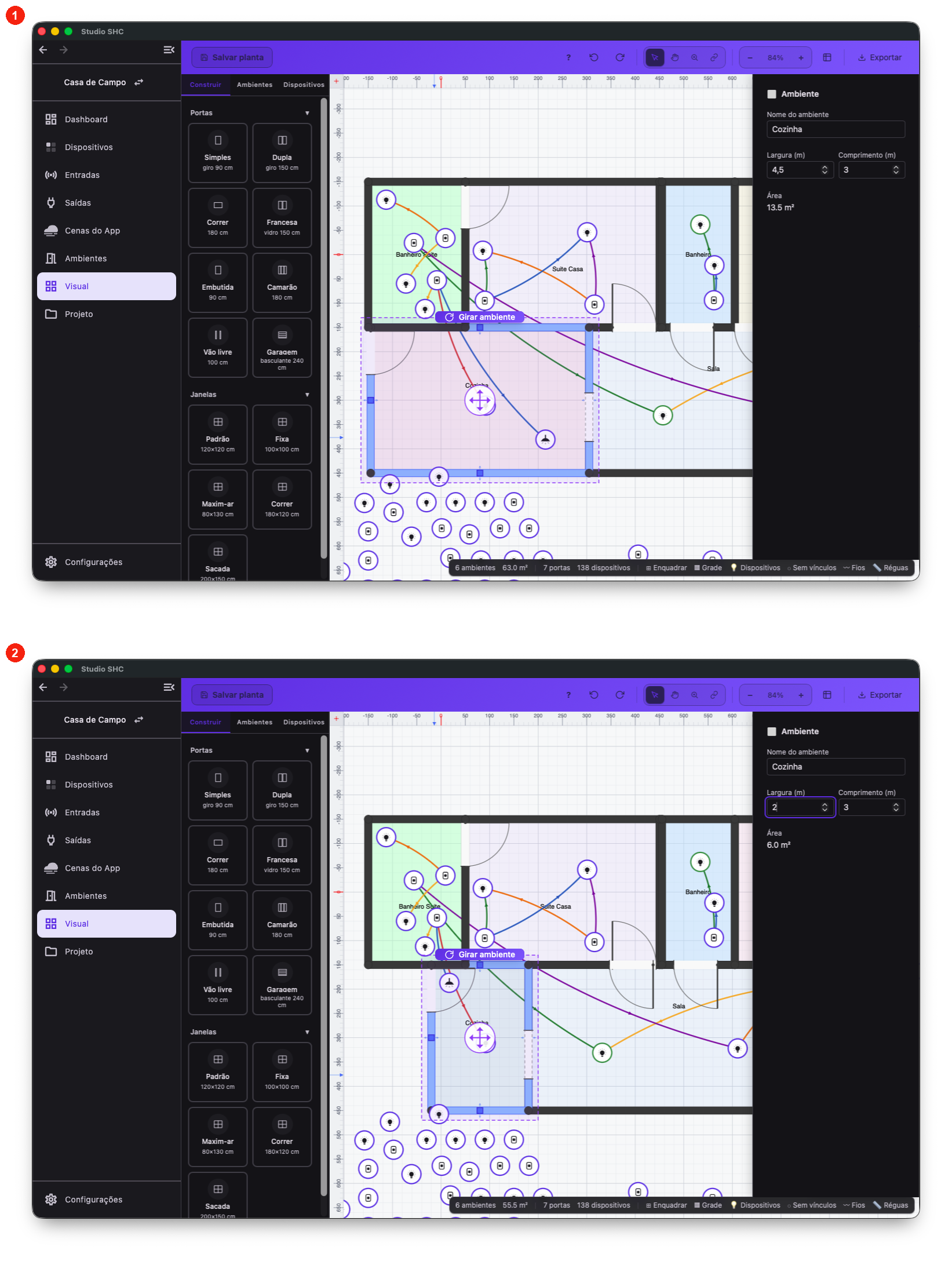

Ícone que perdeu a posição ao encolher o ambiente

Excluir — o que a exclusão NÃO apaga

Metade do que aparece na planta é reflexo de dados que vivem em outras telas. Por isso, a exclusão dentro do desenho é limitada de propósito.

O que está selecionado	O que acontece ao apagar
Ambiente	Nada é apagado. O botão Excluir nem aparece no painel. Ambiente se exclui na tela Ambientes
Ícone de saída ou de botão	Nada é apagado. Saídas e botões se excluem nas telas Entradas e Saídas
Parede, porta ou janela	O elemento é apagado do desenho
Fio de ligação	A ligação é removida
Vários itens selecionados	O que pode ser apagado é apagado. O que é protegido é ignorado

Existem dois caminhos com o mesmo comportamento:

A tecla Delete ou Backspace, no computador.
O botão Excluir, no rodapé do painel de propriedades, indispensável no tablet. Com vários itens selecionados, ele mostra Excluir N itens.

O botão Excluir não aparece quando não há nada apagável, e a exclusão não pede confirmação. Para voltar atrás, use Desfazer.

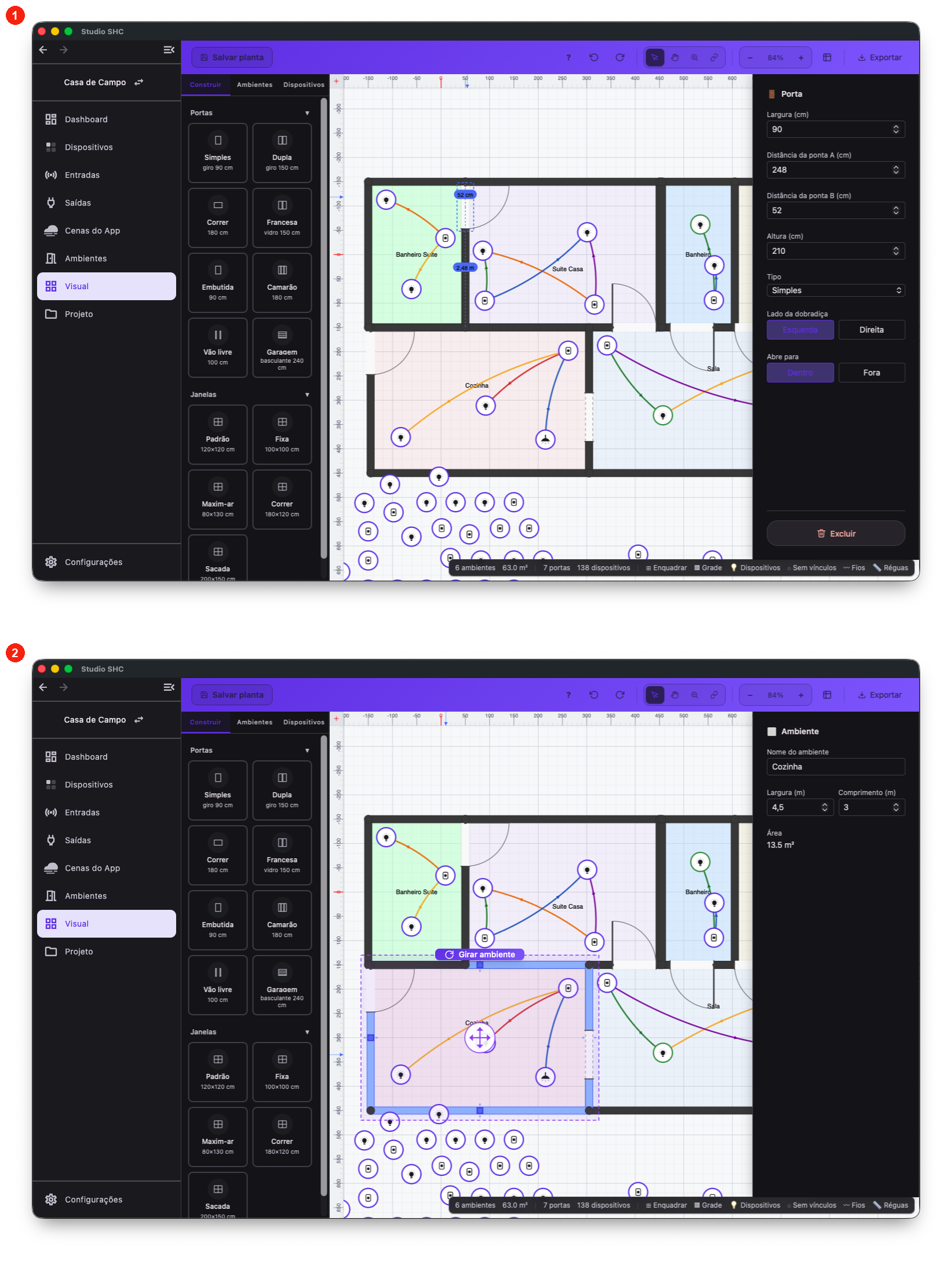

Botão Excluir no painel de propriedades

Desfazer e refazer

Desfazer: botão Desfazer na barra superior, ou Ctrl+Z.
Refazer: botão Refazer na barra superior, Ctrl+Y ou Ctrl+Shift+Z.

O histórico vale apenas para a sessão atual. Ao sair da tela e voltar, o desenho fica como foi salvo pela última vez.

Para a lista completa, veja Atalhos de teclado da planta.

Salvar o que você desenhou

As alterações do desenho vão para a nuvem quando você clica em Salvar planta, na barra superior do editor, se houver conexão. Veja Salvar a planta e resolver conflitos.

Enquanto grava, o botão mostra Salvando… e fica indisponível.

Se você trocar de tela com alterações pendentes, o Studio SHC pergunta Sair sem salvar?, com as opções Cancelar, Sair sem salvar e Salvar e sair.

Para mais detalhes, veja Salvar a planta e resolver conflitos.

Se algo der errado

Situação	O que fazer
A medida não é aceita	Use um valor entre 0,50 m e 50 m
Aparece Este ambiente não pode ser redimensionado.	Ajuste o cômodo arrastando as paredes do contorno
O clique seleciona o cômodo em vez do ícone	Use a ferramenta Selecionar item, que responde somente a ícones de saída e de botão
O desenho se move quando você queria só olhar	Ative a ferramenta Mão, que desloca a vista sem mexer no desenho
O nome do ambiente sumiu do cômodo	Aproxime o zoom. O nome volta quando cabe na largura do cômodo
Um ícone sumiu de dentro do cômodo depois de redimensionar	Procure o ícone na faixa abaixo da planta e arraste-o de volta
A tecla Delete não apaga o cômodo	É o comportamento correto. Ambiente se exclui na tela Ambientes

Atenção

Ao redimensionar um ambiente, um ícone que ficar fora do contorno novo perde a posição que tinha e volta para a faixa de itens sem posição.

Isso acontece sem aviso na tela, e o ícone não é empurrado para dentro do cômodo.

O vínculo com o ambiente continua o mesmo. O que se perde é apenas a posição no desenho.

Antes de reduzir bastante um cômodo, confira onde estão os ícones perto das bordas.

Dicas úteis

Ambiente nasce, é renomeado e é excluído na tela Ambientes. Na planta você só ajusta a forma.
Use os campos Largura (m) e Comprimento (m) quando precisar de medida exata, e as alças das paredes quando precisar de uma forma diferente de um retângulo.
Antes de encolher um cômodo, verifique os ícones próximos às paredes para não perder a posição deles.
O botão Girar ambiente gira 90° por clique e leva os ícones junto.
Um duplo clique em uma parede reta a divide em duas.
Nada do desenho é gravado sozinho. Clique em Salvar planta ao terminar.
Se errar, use Desfazer antes de salvar.
